RDMA 远程直接内存访问介绍

RDMA(RemoteDirect Memory Access，远程直接内存访问) 是一种为了解决网络传输中服务器端数据处理的延迟而产生的技术。它将数据直接从一台计算机的内存传输到另一台计算机，无需双方操作系统的介入。

介绍

• RDMA 的优势
  • 零拷贝(Zero-copy)
  • 内核旁路(Kernel bypass)
  • 不需要 CPU 干预(No CPU involvement)
  • 消息基于事务(Message based transactions)
  • 支持分散/聚合条目(Scatter/gather entries support)
• RDMA、InfiniBand、IB卡、IB驱动关系
  • 区别与传统的数据传输，由一台机器的用户空间发送到另一台远程机器的用户空间
  • IB（InfiniBand, 无限带宽)网络的物理链路协议 是一个用于高性能计算（HPC）的计算机网络通信标准（协议），它具有极高的吞吐量和极低的延迟，用于计算机与计算机之间的数据互连。类似的协议还有 iWARP、RoCE
  • InfiniBand Verbs API，是远程直接访问(RDMA)技术的实现
  • IB 卡，是实现 InfiniBand 协议的硬件
  • IB 驱动，IB 卡依赖 IB 驱动才能实现 InfiniBand 协议的 RDMA 技术

区别

• 图片参考
• 1999 年，由 Compaq、Dell、HP、IBM、Intel、Microsoft 和 Sun 公司组成了 IBTA 组织
  • 愿景是设计一种更高速的新的互联协议规范标准，来应对传统以太网在面对未来计算机行业的发展时可能遇到的瓶颈
  • 2000 年，IBTA 组织设计并发布了 Infiniband Architecture Specification 1.0（IB 规范）
  • 2007 年，IETF 发布了 iWARP（Internet Wide Area RDMA Protocol）的一系列 RFC
  • 2010 年，IBTA 发布了 RoCE v1 规范
  • 2014 年，IBTA 发布了 RoCE v2 规范

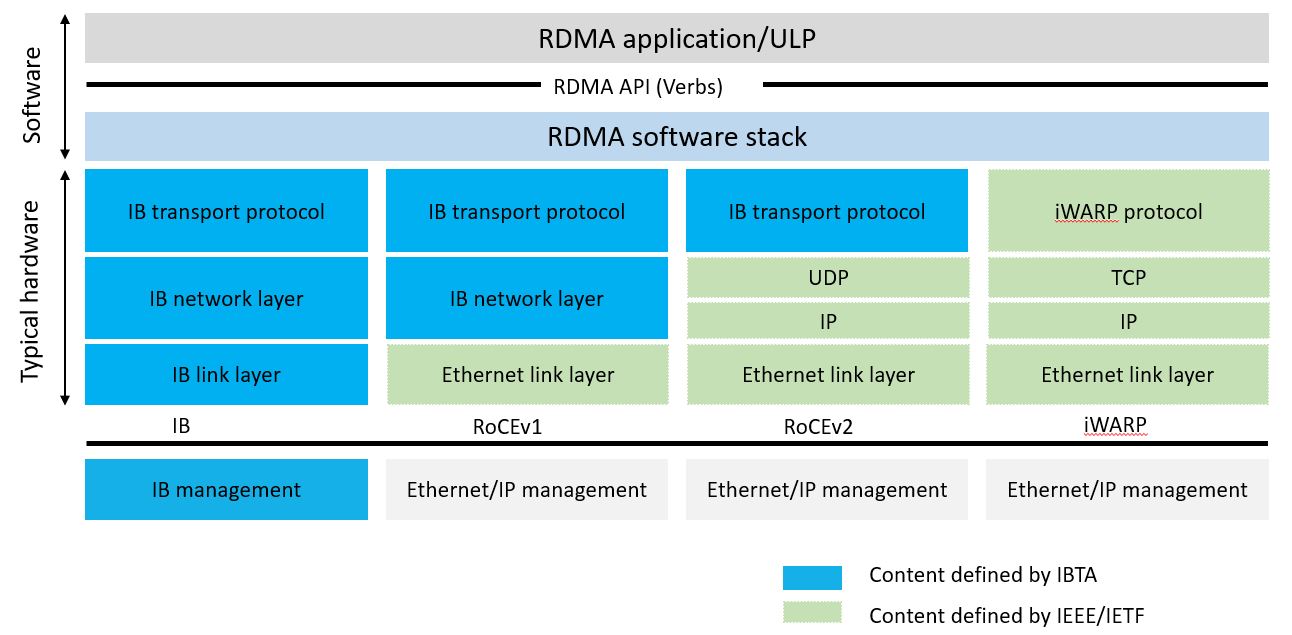

• RDMA 技术（或标准）支持三类协议，分别为:
  • InfiniBand(IB) 更多参考Mellanox 网卡
    • 由于 IB 是新的网络技术，因此需要支持该技术的网卡和交换机
  • RDMA over Converged Ethernet(RoCE) RDMA 过融合以太网，即 RDMA over Ethernet，允许通过以太网实现 RDMA 的网络协议，更多参考RoCE 协议介绍
    • 阿里云是国内率先部署 RoCE RDMA 的云厂商
  • internet Wide Area RDMA Protocol(iWARP) 互联网广域 RDMA 协议，RDMA over TCP，允许通过 TCP 实现 RDMA 的网络协议
    • 在标准以太网基础架构（交换机）上使用 RDMA，只不过网卡要求是支持 iWARP（如果使用 CPU offload 的话）的 NIC。否则，所有 iWARP 栈都可以在软件中实现，但是失去了大部分的 RDMA 性能优势。
• iWARP、RoCE 是非 InfiniBand 硬件上实现 RDMA 技术

相关术语

• Fabric 支持 RDMA 的局域网（LAN）
  • A local-area RDMA network is usually referred to as a fabric.
• CA(Channel Adapter, 通道适配器)
  • A channel adapter is the hardware component that connects a system to the fabric.
  • CA 是将系统连接到 Fabric 的硬件组件
  • 在 IBTA 中，一个 CA 就是 IB 子网中的一个终端结点(End Node)。分为两种类型，
    • 一种是 HCA(Host Channel Adapter) 是支持 verbs 接口的 CA
    • 另一种叫做 TCA(Target Channel Adapter) 可以理解为 weak CA，不需要像 HCA 一样支持很多功能。
    • HCA 和 TCA 合称为 xCA
    • 在 IEEE/IETF 中，CA 的概念被实体化为 RNIC（RDMA Network Interface Card），iWARP 就把一个 CA 称之为一个 RNIC
• Verbs Verbs 这个词不好翻译，大致可以理解为访问 RDMA 硬件的 一组标准动作
  • 每一个 Verb 可以理解为一个 Function
• Memory Registration(MR) 内存注册
• RDMA 一共支持三种队列：
  • 发送队列(SQ)
  • 接收队列(RQ)
  • 完成队列(CQ)

使用

Docker 中使用 RDMA 设备

sudo docker run --net=host --device=/dev/infiniband/uverbs0 --device=/dev/infiniband/rdma_cm --ulimit memlock=-1 -t -i <IMAGE ID> /bin/bash

说明：

• --net=host：配置容器的通信模式为 host
• 容器内的应用程序可以直接使用主机的网络接口和网络配置，从而实现与主机相同的网络通信能力
• --device=/dev/infiniband/uverbs0和--device=/dev/infiniband/rdma_cm：将 RDMA 对应的用户态字符设备暴露到容器中
• --ulimit memlock=-1：将 maxlockedmemory 设置为 unlimited 表示不限制非 root 用户锁定内存的数量
  • 这可以确保 eRDMA 应用程序在非 root 用户下能够锁定所需的内存量，从而有效地使用 eRDMA 功能
• docker 中需要安装 rdma 相关的包：apt install libibverbs rdma-core librdmacm libibverbs-utils
• 参考
